地震映像试验

地震映像通过观测其在岩体内的传播情况，以研究、探测岩体地质结构和分布的物探方法。地震波自震源向各方传播，在存在波速或波阻抗差异的岩层、各类目的体分界面上会发生反射和折射，然后返回地面，引起地面振动。通过仪器设备（地震仪、检波器等）记录振动（地震记录），通过分析解释地震记录的特性（传播时间、振幅、相位及频率等），就能确定分界面的埋藏深度、岩石的组成成分和物理力学性质。按照质点的运动特点和波的传播规律，地震波分为体波和面波。体波包括纵波和横波，面波主要有瑞雷波和勒夫波等类型。

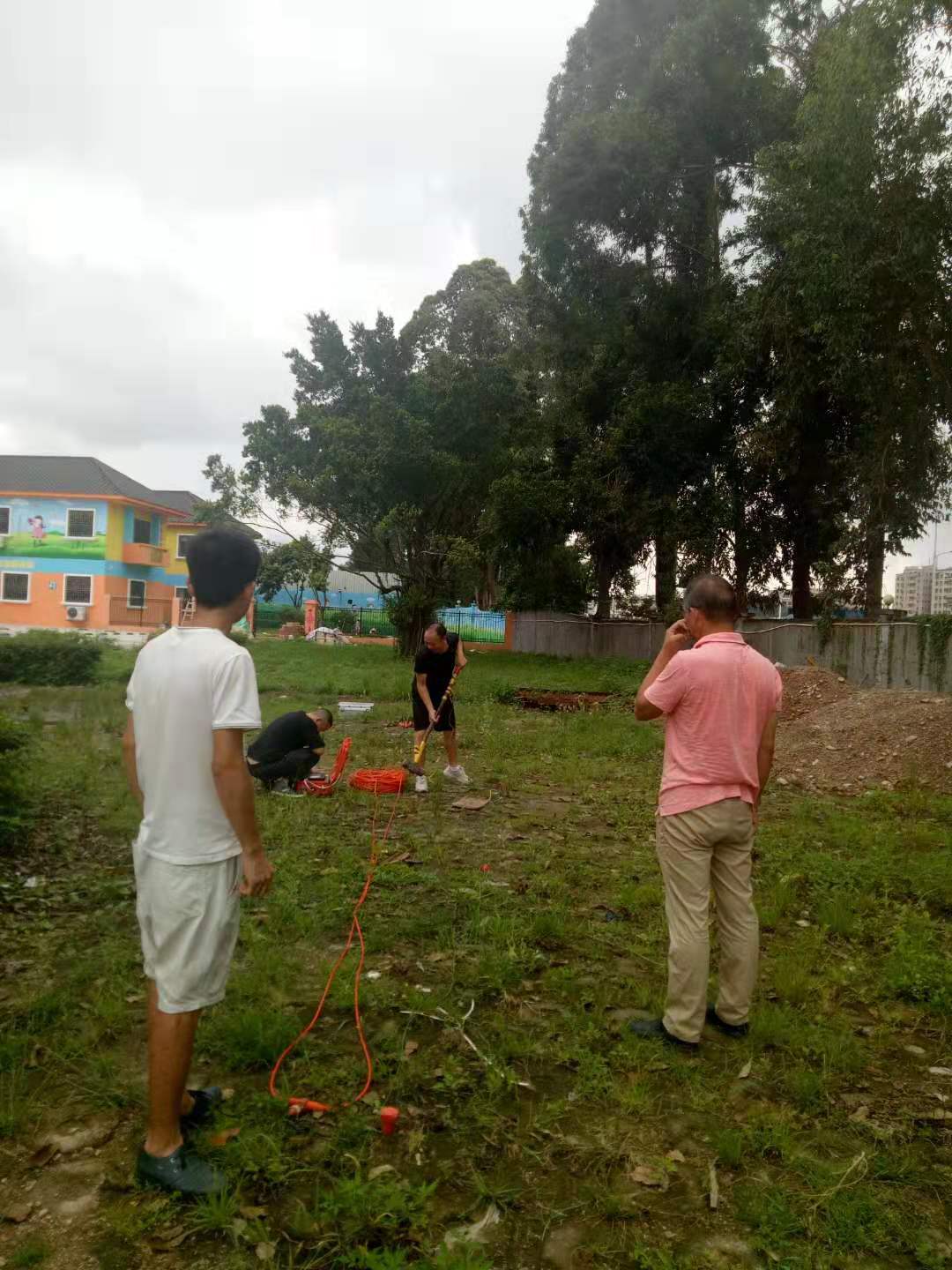

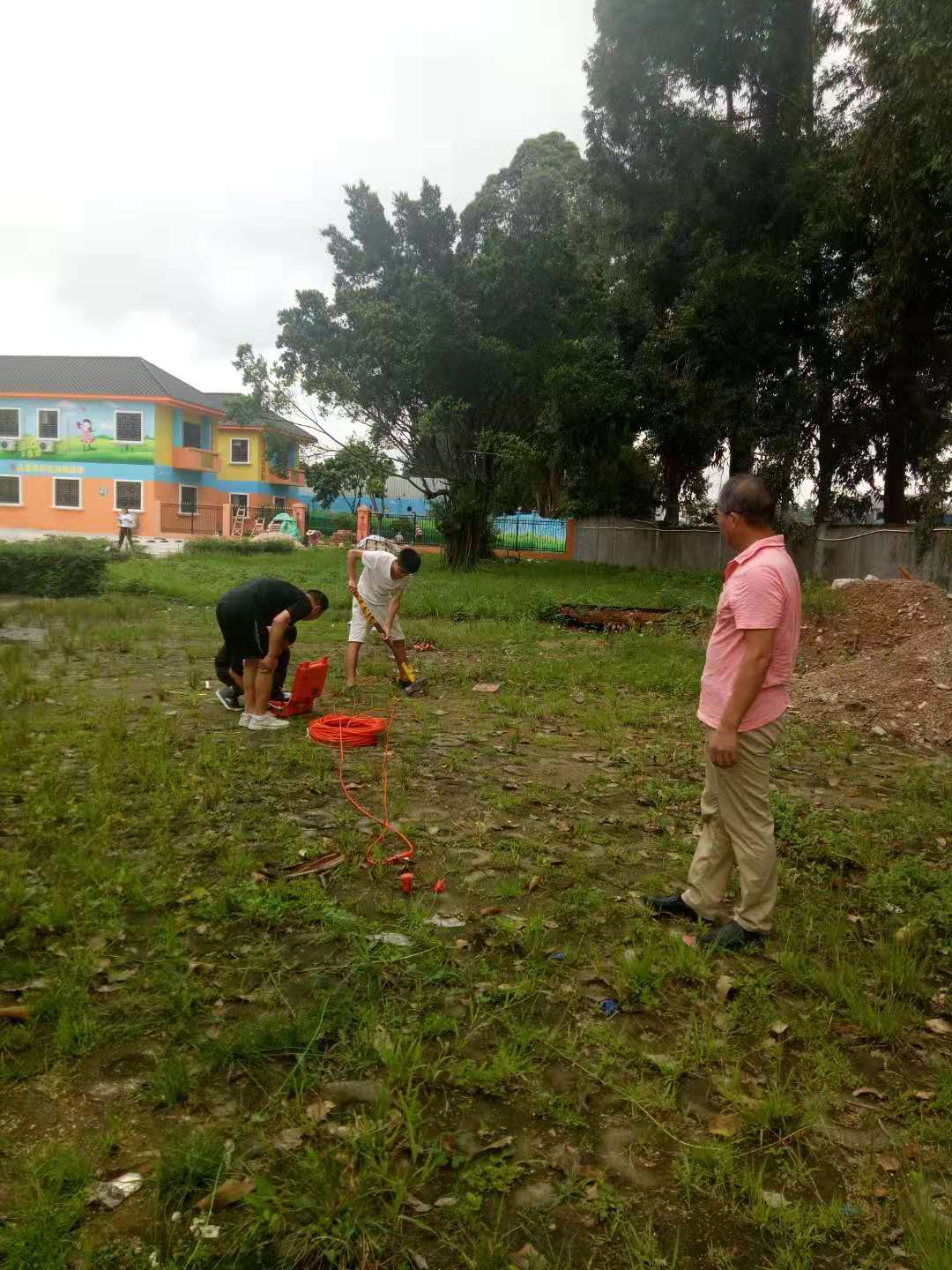

以一定距离设置一个检波器串，将检波器串固定在物探电缆上，另一端则插入土里，然后敲击铁片，从而激发地震波，此时检波器串根据地震波提取信息，然后将提取到的信息通过物探电缆传到地震仪，此时负责记录振动特性的周鹏就可以在地震仪上看到这些信息，并将其保存，作为后续数据分析的依据。
