综合物探方法探测水泥管道案例

      在管线探测中，由于以铸铁、水泥、PVC等为材料的管道自身没有电磁信号，用常规的管线仪调查是没有效果，必须采取其他物探手段，有时还要用到多种物探手段才能调查清楚。

1、问题提出

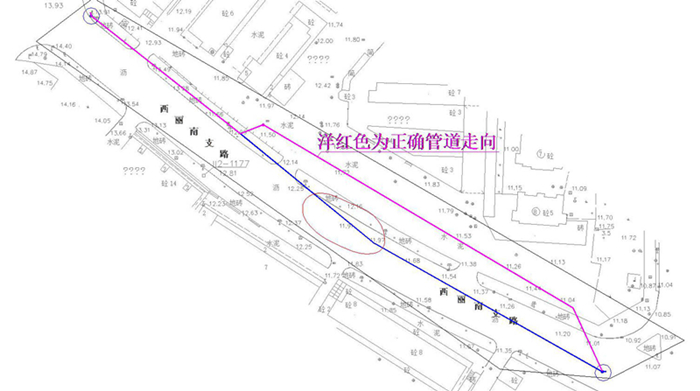

      在对深圳市南山区某项目的综合管线探测中，我们发现在两个已知井间有一段水泥管，长度为234.6米，不能相连，管道不知去向，井口处水泥管管径1.5米，埋深约5米，管内无水，经查实后的水泥管分布图如下：

2、地质雷达探测

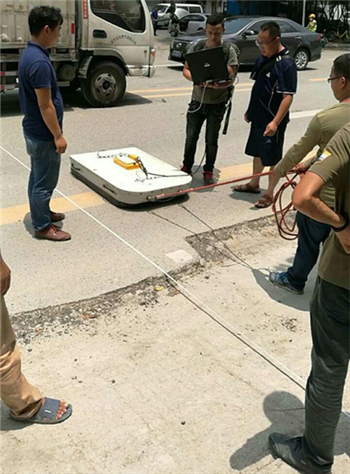

       此工作区地面平坦，没有障碍物，地表为水泥路面，附近没有井。工程师用瑞典MALA雷达，频率100M天线。选择此管道可能通过的三个地方做了剖面探测。

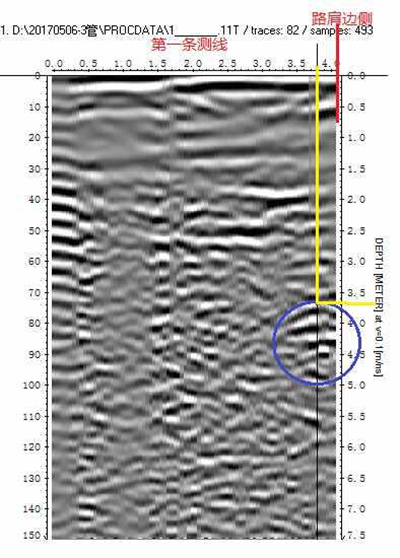

       从雷达影像图可以看出，剖面3.8米附近有一处同相轴异常，深约4米多，异常影像成明显的弯月状，我们推断为管道位置。

3、QV检查

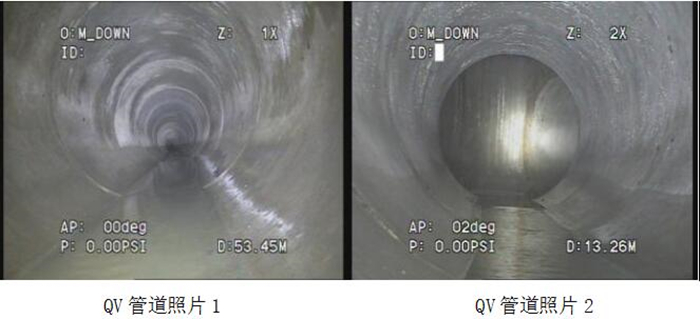

       接着，据雷达异常位置推测，现场技术员找到一口井，并使用了管道内窥潜望镜系统（QV），通过观察可以看到，水泥管在约53米处出现拐弯（见QV管道照片1）。

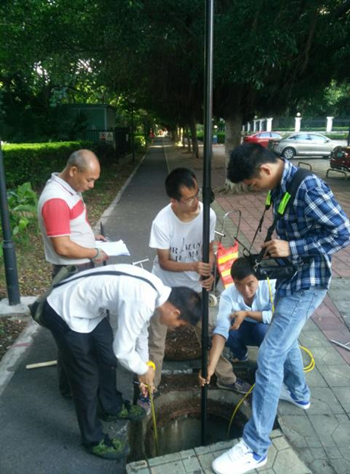

       根据QV指示的方向，在离拐点13.2米处找到一个井盖（QV管道照片2），打开井盖后，两个方向都找到了探测的拐点。

4、结论
       在探测中，无信号管道的探测难度较大，特别是经过改造的管道，在埋设上没有规律。但是，只要现场仔细调查，加上多种物探方法综合使用总能找到。
