地质雷达探测对基坑周边场地稳定性评价

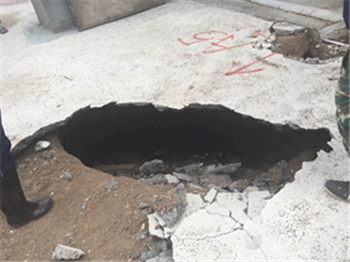

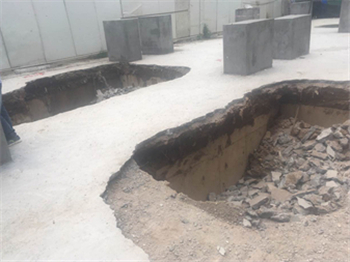

      引起周边场地出现下沉和塌陷的原因主要是，基坑支护桩后的隔水帷幕质量比较差，基坑开挖后地下水位降低，周边场地的砂土层密实度发生变化和沙土流失，形成了局部松散和空洞，空洞扩大到一定程度，就会造成地表下沉和塌陷。深圳地区地下水位较浅，而很多地方浅层中有冲洪积砂土层，这些砂土层就是基坑周围塌陷隐患所在。

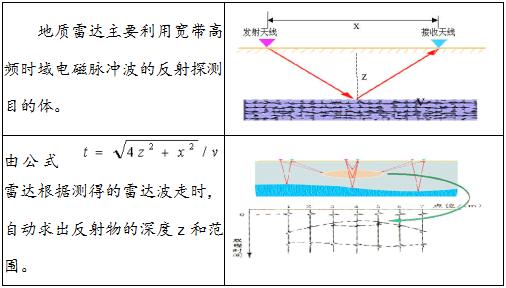

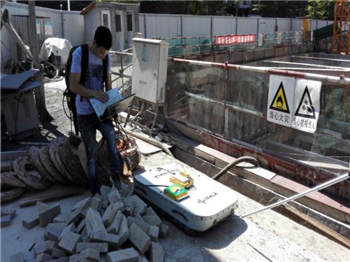

       地质雷达探测能较好地反应地下空洞的位置和规模。地下稳定的岩土层与空洞两者相对介电常数相差很大，地质雷达利用其发射的电磁波在其界面形成反射信号，根据接收到的反射信号特征便可推断地下空洞位置和规模。原理如下：

      根据沙土层被破坏程度的不同和雷达能反应的异常形态，可将场地的不稳定成分划分为：（1）正常密实；（2）土质松散；（3）局部脱空；（4）一般空洞；（5）大空洞等五个等级。
       而根据雷达探测结果，并结合现场调查，一般可将基坑周边场地的不稳定性划为三个等级：（I）“正常密实”划为正常地段，不需要处理；（II）“土质松散，局部脱空，一般空洞”划为加强监测地段；（III）“大空洞”划为紧急处理地段。

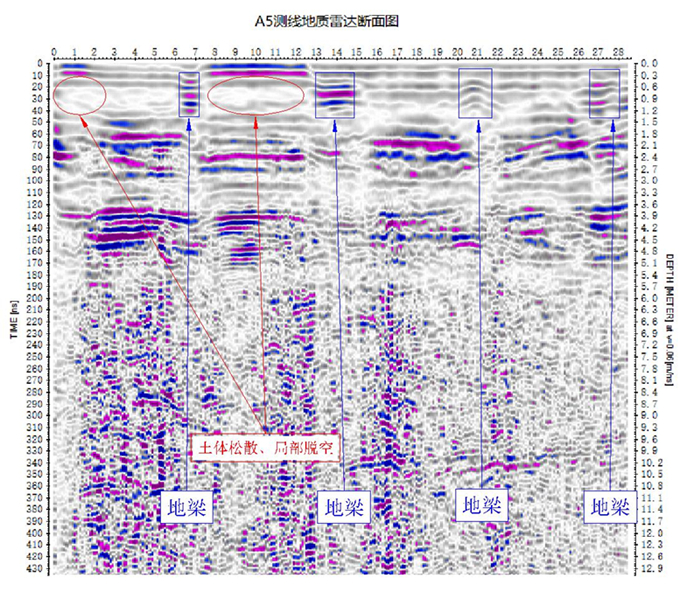

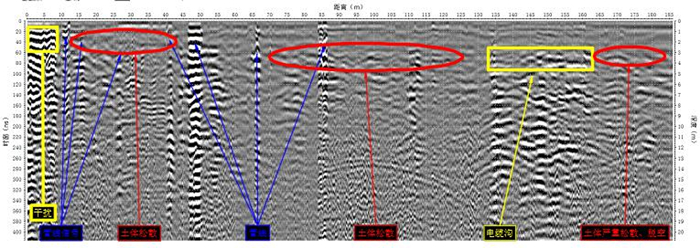

如某工地雷达影像图：

      需要注意的问题是，城市基坑周边常有较多的各类管线和基坑支护用的桩体、地下梁等人文物体，它们也会形成雷达异常。野外工作和初步资料处理完成以后，要对雷达异常段进行现场排查，排除管线、桩、地梁等非异常体形成的异常，找出场地中真实的不稳定地段，由此作出中肯评价和提出处理意见。
