罗湖区小区正本清源巩固提升工程(第一批)设计三标段

发布时间:2020-10-29 17:32:36 阅读量:1791 发布人: 拍照:
一、工程概况:此项目为尽快实现中央提出“全部收集处理”的目标,落实市委市政府提出的水污染治理目标和要求,切实有效改善城市水环境。在现状罗湖区各污水厂及其配套截污干管已经建设完成的基础上,开展小区排水管网“排水管网改造”行动,对现状排水系统进行梳理,对排水管网建设落后小区进行改造完善。通过小区排水管网排水管网改造工程的建设,可有效收集区内污水,提高污水收集率,改善城市水环境,创建宜人的人居环境,促进罗湖区科学和谐健康发展。在罗湖区污水干管和支管网即将形成完整系统的背景下,本次9 个街道片区错接乱排较为严重的123 个小区进行雨污分流改造,并对个别老旧小区进行海绵城市提升改造。项目总面积2007116m2

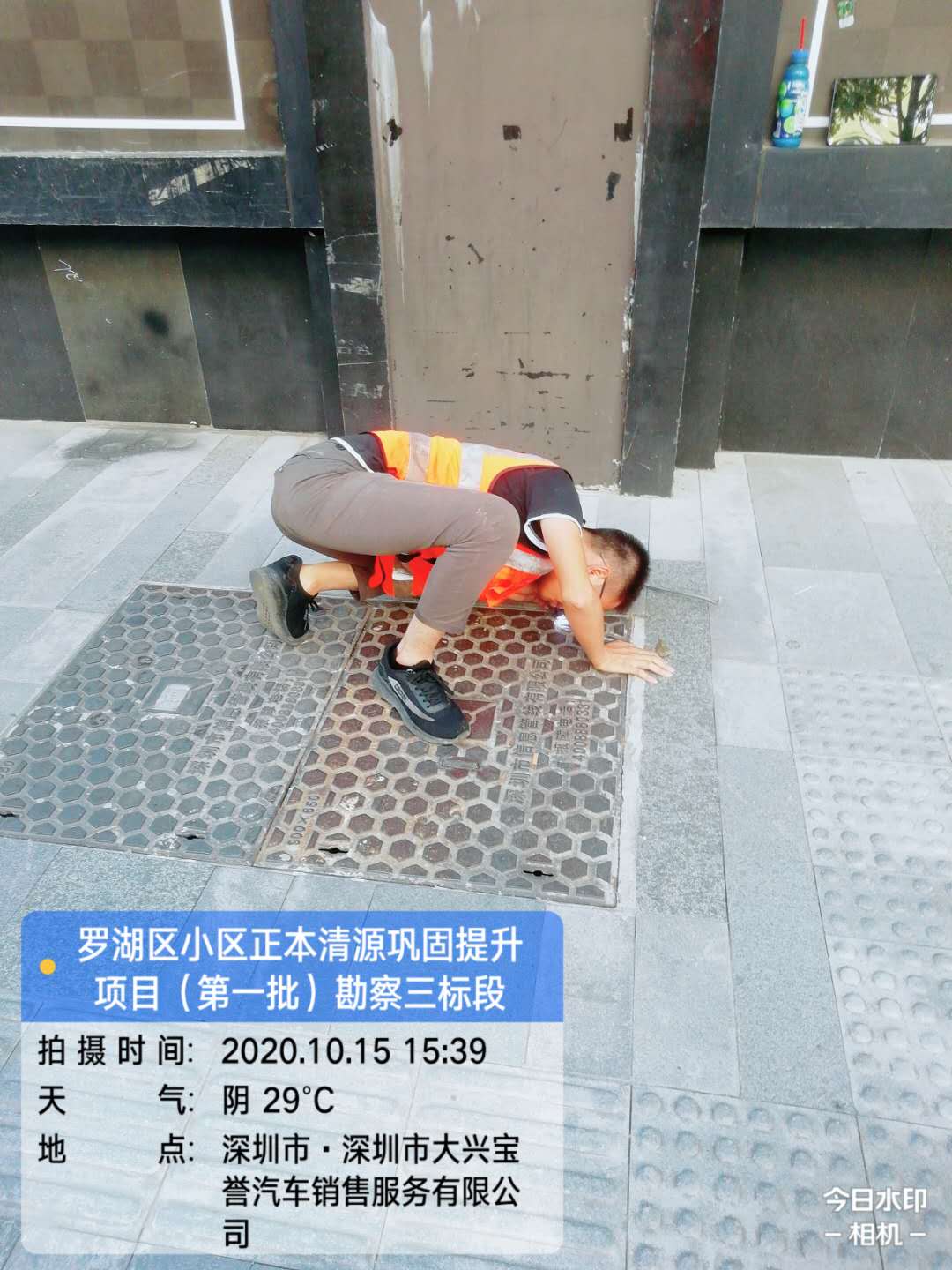

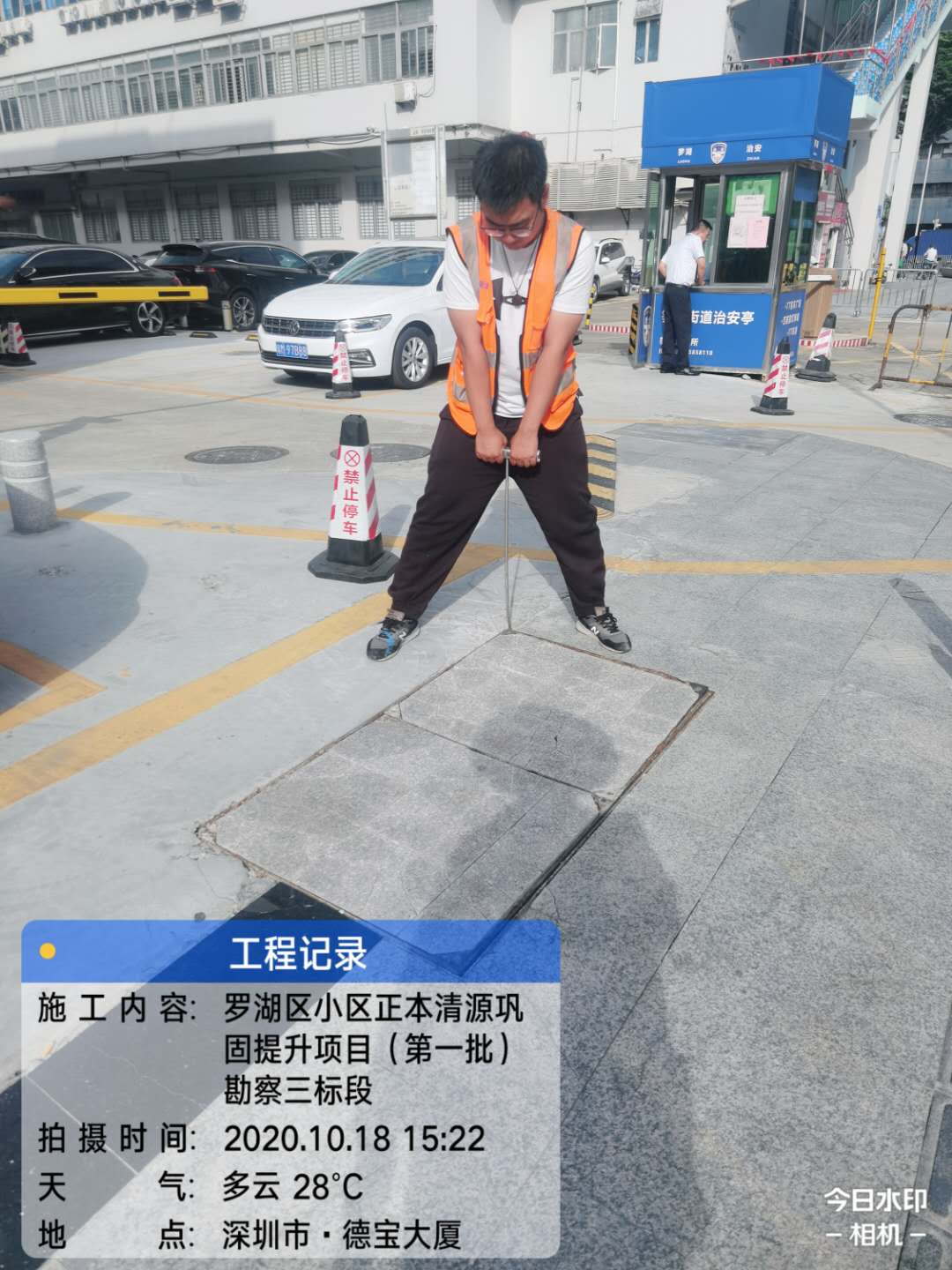

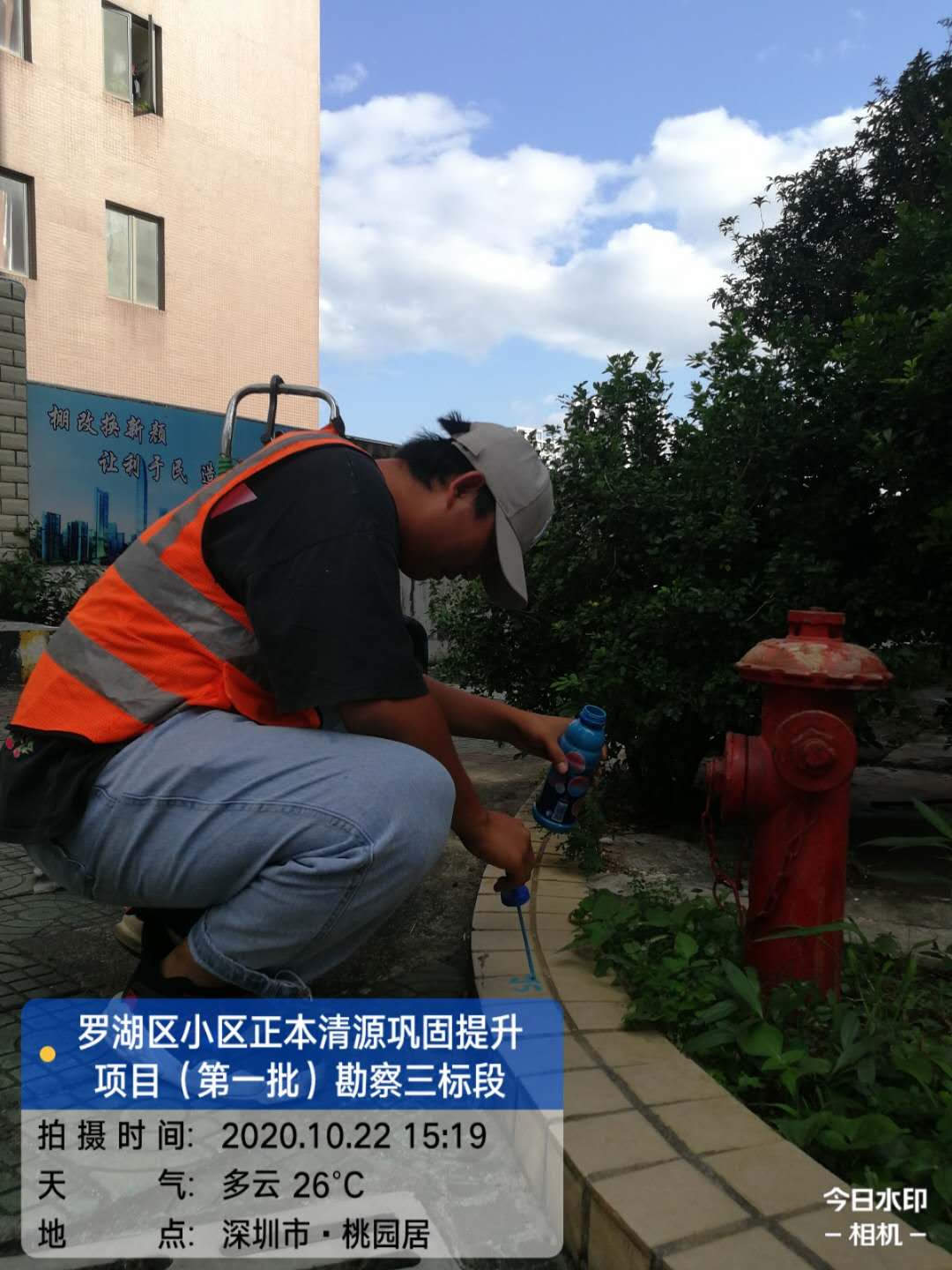

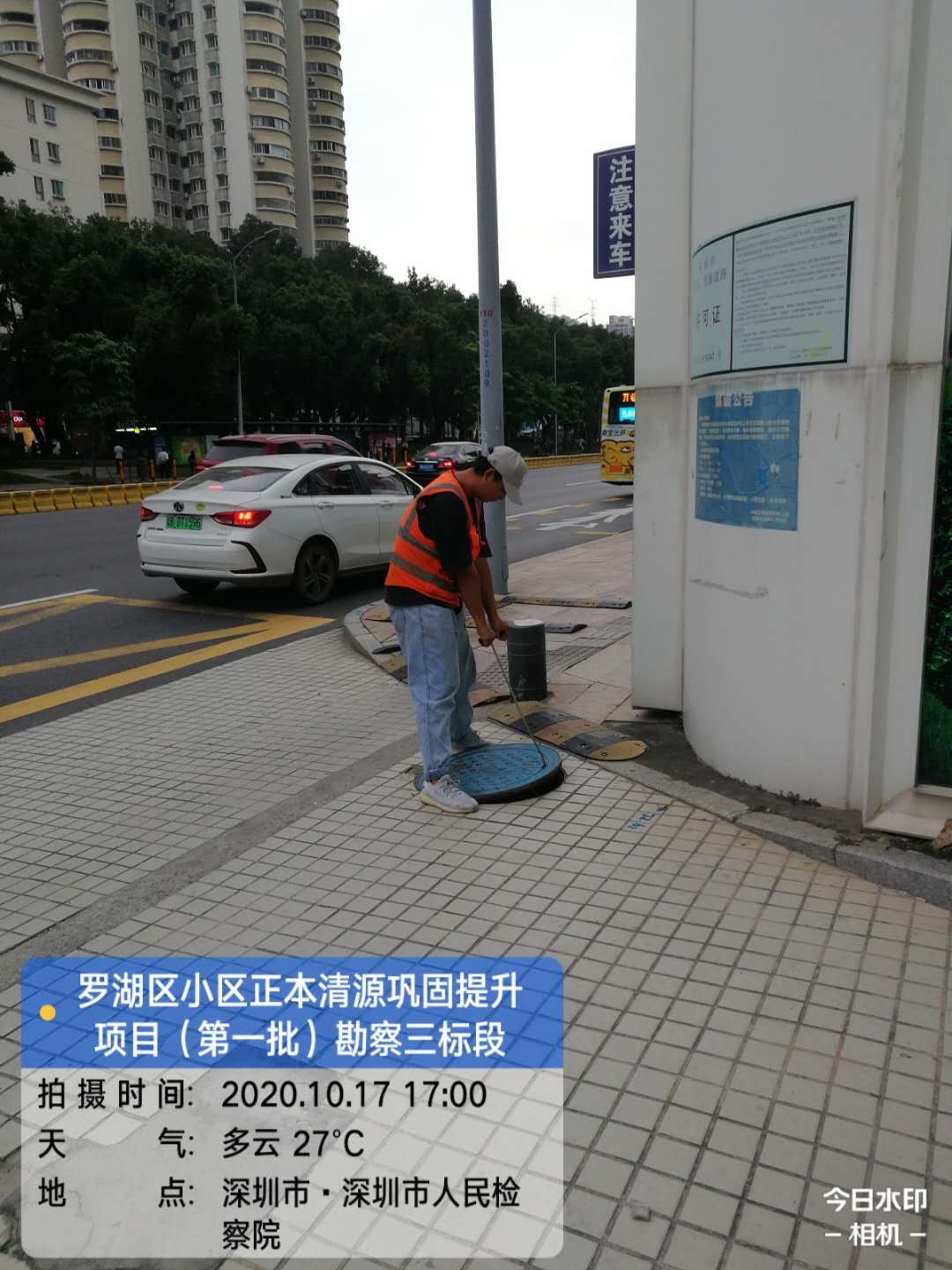

二、技术要求: 1、测量要求:(1)采用深圳市独立坐标系,高程为1985 国家高程基准。(2)采用现场勘查和探测的方法,探测清楚测量范围内管网分布情况和相关属性,用全站仪实测各点的坐标和高程。(3)测量前,需先与物业管理处进行沟通咨询,核实小区名称及建筑数量,修正小区范围线。并进一步了解现状管线、查明地下构筑物(如水池、车库)边界和埋深情况,并在CAD 图上表示。(4)测量期间应与设计单位充分配合协调,及时反馈现场特殊情况,以便修正测量方向及内容,正式成果提交之前必须与设计单位取得沟通,保证成果的有效性。
2、检测要求:(1)确定排水管道结构性缺陷(破裂、变形、腐蚀、错口、起伏、脱节、接口材料脱落、支管暗接、异物穿入、渗漏等)、功能性缺陷(沉积、结垢、障碍物、残墙坝根、树根、浮渣等)位置,并对管道进行评估;
(2)通过检测复核排水管道的管径及材质,完善排水管道调查空间属性相关数据,验证清淤效果;
(3)满水、淤积管段需协调管养单位降水清淤后进行检测,检测过程其中需做好:①交通疏导、安全警戒及防护工作;②管道通风工作;③有毒有害及可燃气体检测工作;
(4)严格遵循技术规程《城镇排水管道检测与评估技术规程》(CJJ181-2012)判定缺陷等级,缺陷等级宜遵循从严判读原则;
(5)爬行器行进过程遇到管道缺陷时,镜头需停顿,缺陷处需要放大停顿10s 左右,不得少于5s;
(6)检测成果图要求:10 个图层:功能性1 级、功能性2 级、功能性3 级、功能性4 级、结构性1 级、结构性2 级、结构性3 级、结构性4 级、检测管段、问题注记(注记现场无法检测管段原因)。
三、项目地点:广东深圳罗湖区。
四、参与项目主要人员:朱小康、张芳财、汤明飞、杨海鹏、温派亮等小组成员。

五、进场时间:2020年10月。
