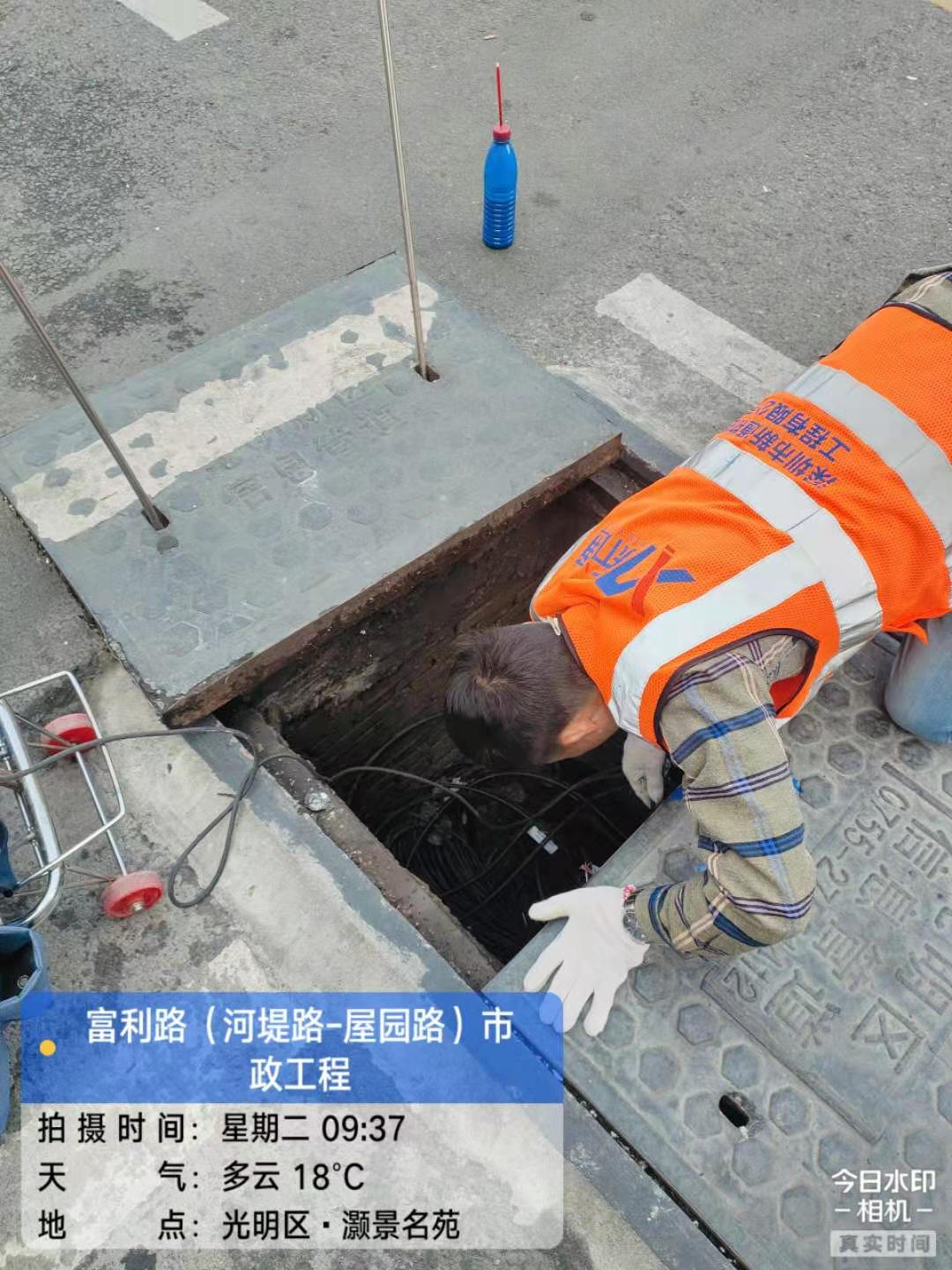

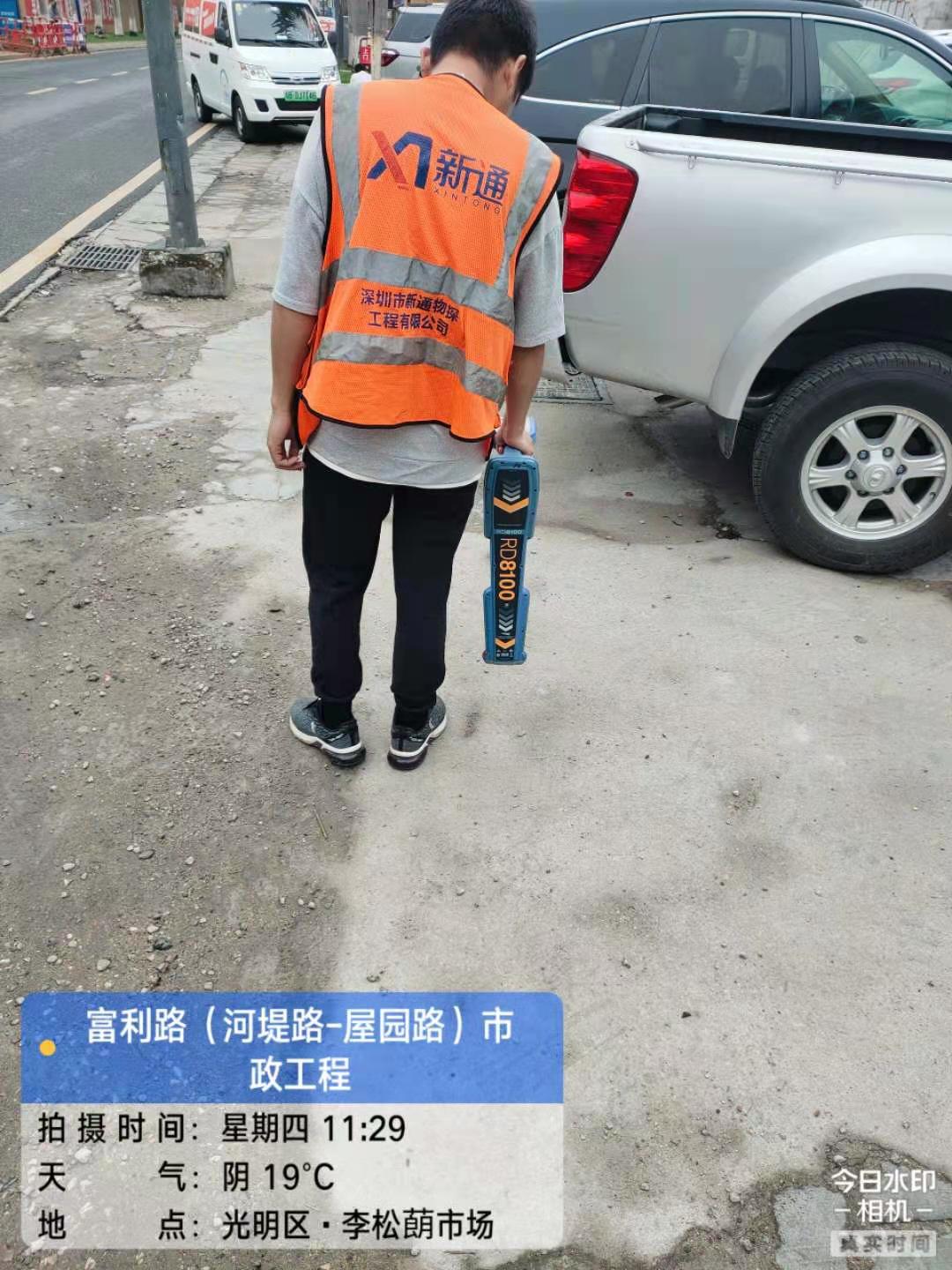

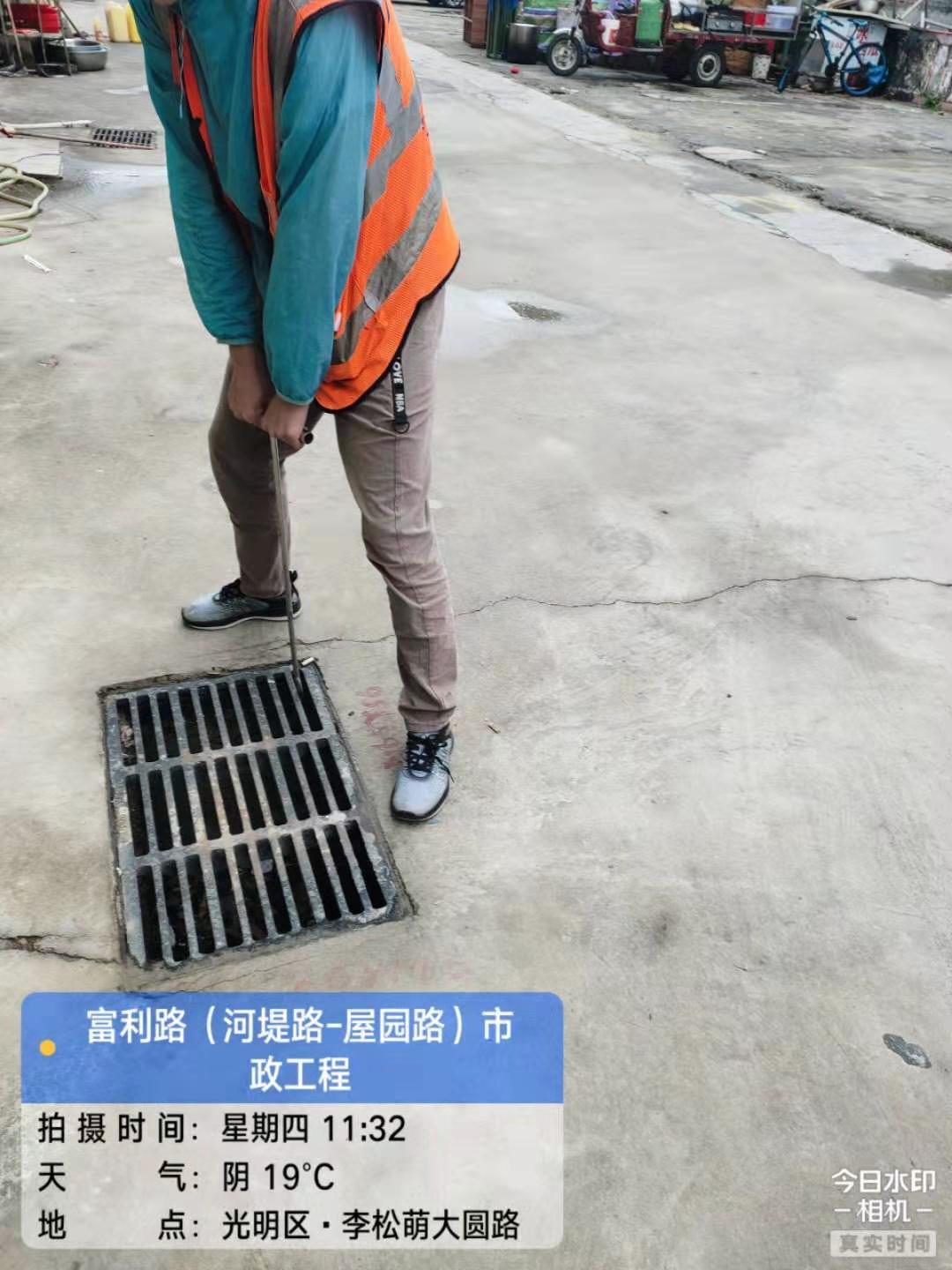

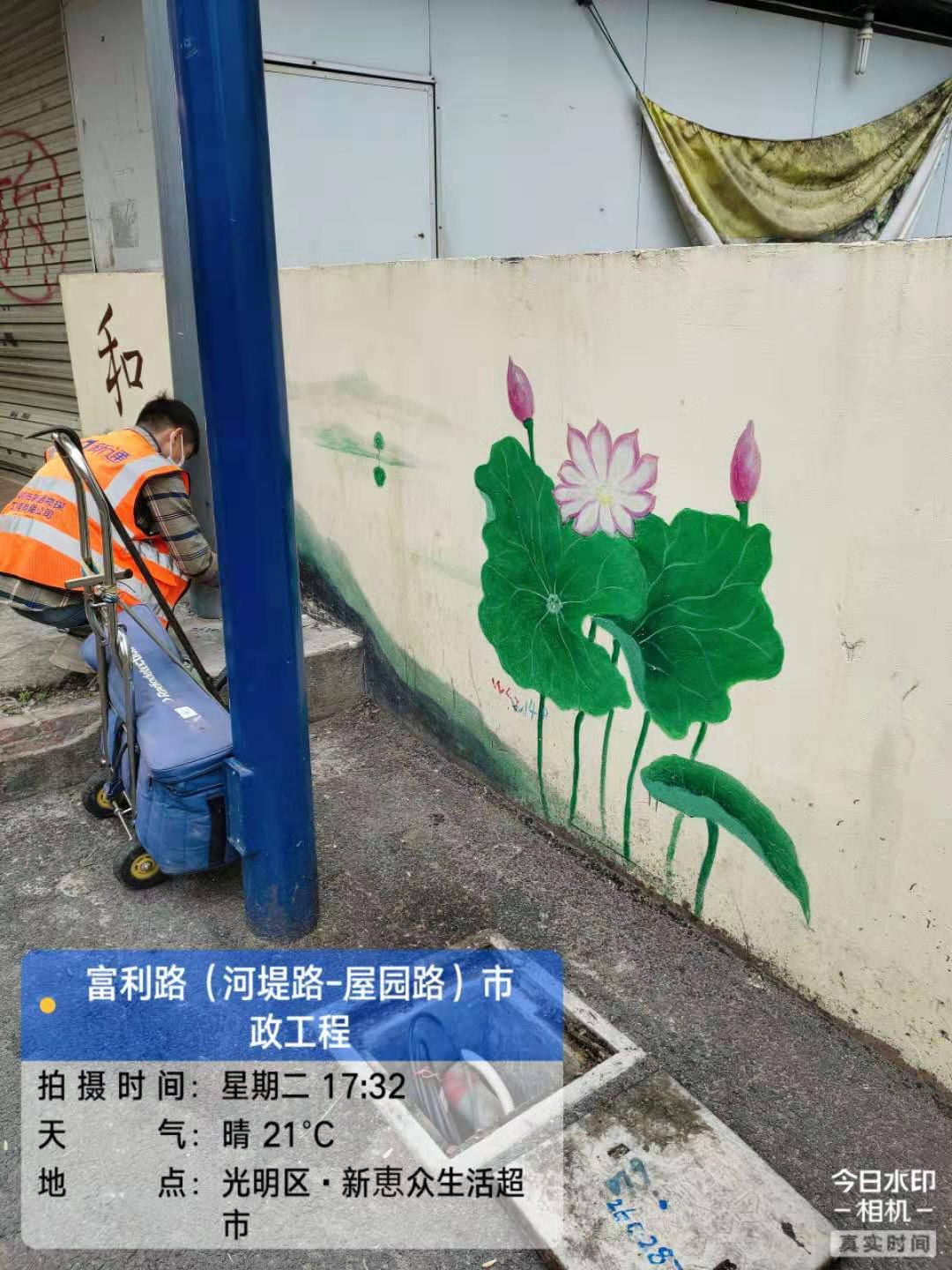

富利路(河堤路-屋园路 )市政工程

发布时间:2021-03-04 10:25:21 阅读量:1336 发布人: 拍照:

一、工程概况:此项目位于公明街道,南起现状河堤路,北至现状屋园路,全长1001米,红线宽40米,为双向6车道的城市主干路。

二、技术要求:1、探测依据:1.1《城市地下管线探测技术规程》(CJJ61-2017);
1.2《深圳市地下管线探测计算机成果格式技术规范》 深圳市规划国土房产信息中心2005年3月修订版;
1.3《深圳市地下管线探测技术规定》深圳市国土资源和房产管理局2005年2月编制;
1.4《深圳市地下管线探测工程质量评定办法》,深圳市测绘产品质量监督检验中心2004年2月编制。

2、探测要求:2.1 现状给水管道的管径,管材,管位,以及节点的标高、特性、坐标、权属单位等。
2.2 现状雨水管渠的管径,管位,现状雨水检查井位置坐标、井底标高、地面标高、流向以及检查井内各个接入管的方向、管底标高等;现状雨水口的位置、特性等。
2.3 横穿道路的河沟、过路或路边的渠道需要测出:箱涵的断面、结构厚度、位置坐标、渠底标高、地面标高、流向等;测量范围内的现状各种水体的底标高,堤岸标高、流向等。
2.4 现状污水管渠的管径,管位,现状污水检查井位置坐标、井底标高、地面标高、流向以及检查井内各个接入管的方向、管底标高等。
2.5 现状排水管线的权属单位。
2.6 现状燃气管道的管径、管位、各节点的坐标、地面标高、管外底标高及权属单位等。
2.7 管道横穿的河沟,过河的地方,需要测量过河管道处、以及上下游现状河底标高。
2.8 现状明渠、盖板沟的断面大小、结构形式、流向以及渠(沟)底标高等。
2.9 电力管线要求测出管位、管材、管径、管顶覆土、管群排列方式、已用管孔数、未用管孔数、井、地面标高及定位坐标等。电缆沟应测出内净空尺寸,已敷设电缆数量。
2.10 10kV及以下架空线路应测出杆塔位置、杆高、线路走向、回路数、电压等级。杆上变压器位置、容量,室内变配电房位置、容量,并用不同图例区分。
2.11 110KV以上架空线应测出杆塔位置、塔高、线路走向、回路数、电压等级,以及跨越道路的高压架空导线最低点的对地净空。
2.12 通讯管线要求测出管位、管材、管径、管顶覆土、管群排列方式、已用管孔数、未用管孔数、井、地面标高及定位坐标等,通信架空线杆位、电缆数。
2.13 沿线现状交通信号灯、监控设备位置,管位、管材、管径、管顶覆土、管群排列方式,已用管孔数、未用管孔数、井、地面标高及定位坐标等。
2.14 沿线现状路灯位置:灯杆高、管位、管材、管径、管顶覆土,已用管孔数、未用管孔数、井、地面标高及定位坐标等。

三、项目地点:广东深圳公明区

四、参与项目主要人员:赖栋材、温派亮、张晓禹等小组

五、进场时间:2021年3月1日
